Komplette Hochleistungs-Fussbodenlinie (Profilierung, Verpackung, Palettierung)

Komplette Hochleistungs-Fussbodenlinie (Profilierung, Verpackung, Palettierung)

Top gewartete und durchgängige Industrieanlage zur Herstellung profilierter Fubodenpaneele aus HDF/MDF – vom Rohplattenstapel bis zur fertigen, palettierten Verkaufseinheit. Ausgelegt für kontinuierlichen Mehrschichtbetrieb mit automatisiertem Materialfluss und integrierter Qualitätsselektion. Zentrale Bearbeitungsmaschinen sind schallgekapselt.

 Werkstück- & Leistung

Paneelformate:

• Länge 1.200–1.400 mm
• Breite 195 mm
• Dicke 5–12 mm

Linienleistungen (auszugsweise):

• Mehrblattsäge Vorschub: 2–48 m/min
• Paketbildung: max 100 Teile/min
• Verpackung: bis 12 Pakete/min
• Palettierung: bis 12 Takte/min

Beschickung & Zuschnitt

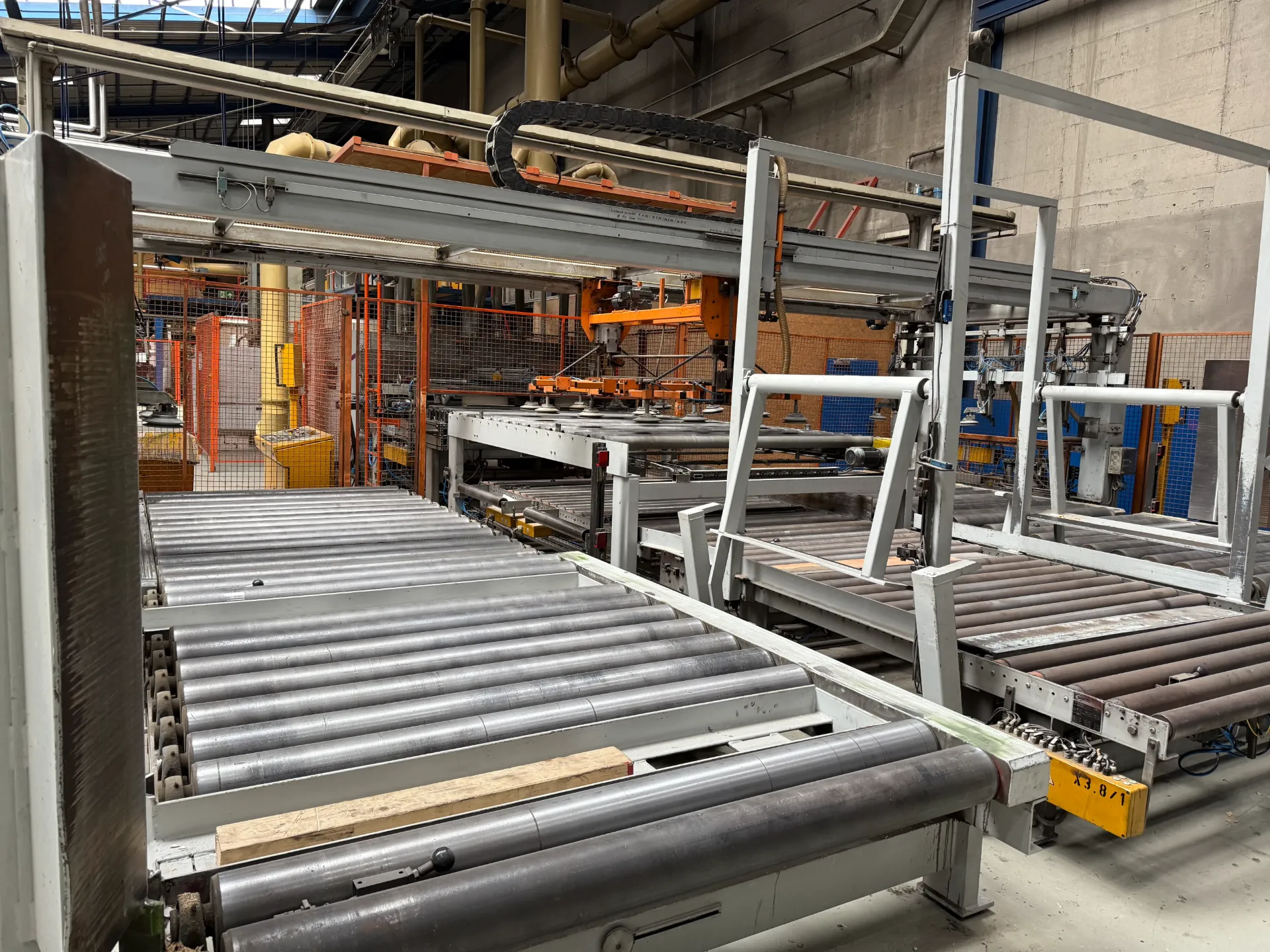

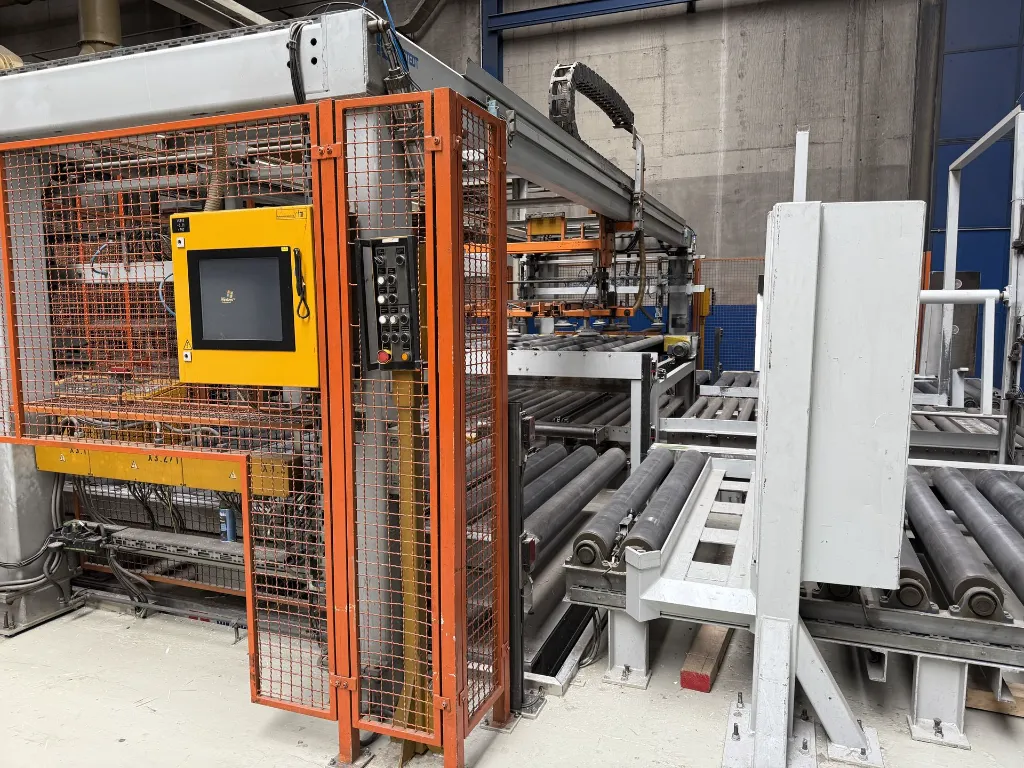

1.    BARGSTEDT TBP16/DG/30/22/S Portalbeschickung

Vakuum-Portal für Rohplattenbeschickung (Festkante rechts)

• Werkstückgewicht bis 100 kg
• Leistung bis 5 Takte/min
• Palettenrückführung + Lichtschrankenabsicherung

 2.    BARGSTEDT TPP20/28/21/S Palettenmagazin

Leerpalettenbereitstellung für Beschickung

• ·         Kapazität ca. 12 Paletten
• ·         Stapelhöhe max. 1.800 mm

 3.    BARGSTEDT TAR40/28/22 Dekorausrichtstation

Ausrichten der Platten zur dekorgerechten Weiterbearbeitung

 4.    Mehrblattkreissäge K34/G/2200

Längsaufteilung mit Randzerspanung

• Vorschub 2–48 m/min
• Schnitthöhe bis 58 mm
• Hauptmotor 22 kW
• 9 Sägeblätter + 2 Zerspaner

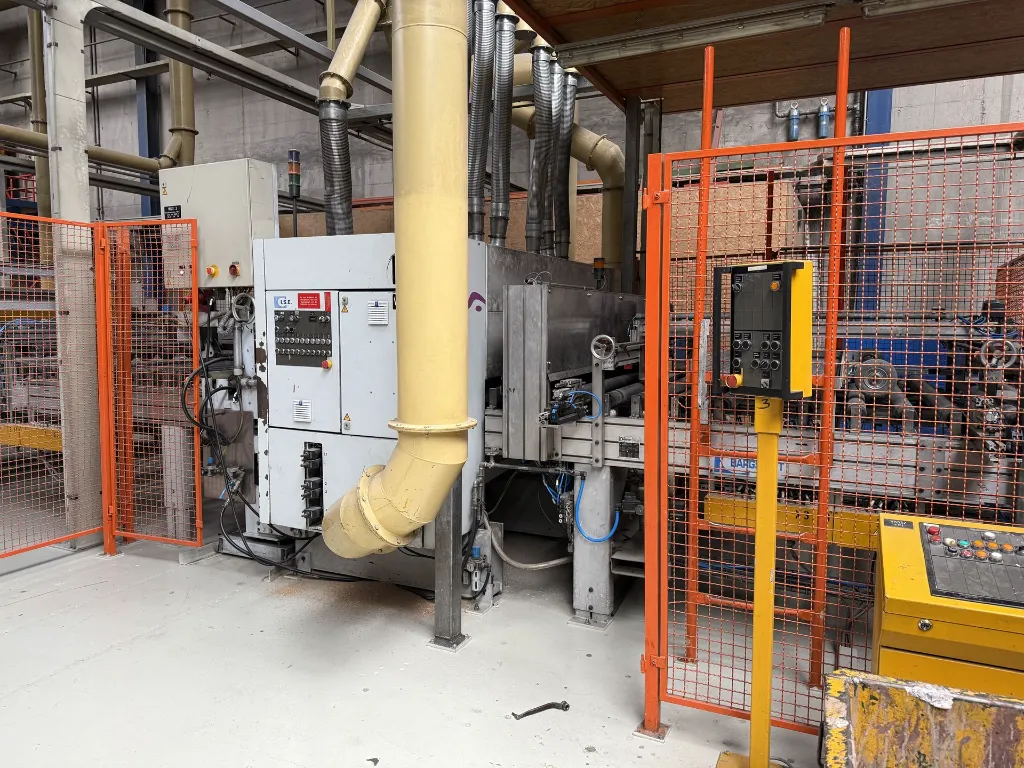

5.    Bürstenaggregat (nach Längsschnitt)

Rosshaarbürste, Arbeitsbreite 2.200 mm, mit Absaugung

 6.    BARGSTEDT Quersägestation HPp11

Querzuschnitt im Durchlauf mit Druckbalken

• Schnittbreite 2.200 mm
• Pneumatische Oberdruckrollen

 Vereinzelung & Übergabe

7.    BARGSTEDT TFV40/ZR/RL/22/13/02 Vereinzelungsstation

Fächerwender (2×8 Fächer) zur Auflösung des Mehrfachverbandes

• Fördergeschwindigkeit 10–50 m/min

 8.    BARGSTEDT Winkelübergabe (TW)

90°-Umlenkung mit Riemenförderern, Vorschub bis 130 m/min

Zur Übergabe in die Profilierlinie

 Profilbearbeitung (schallgekapselt)

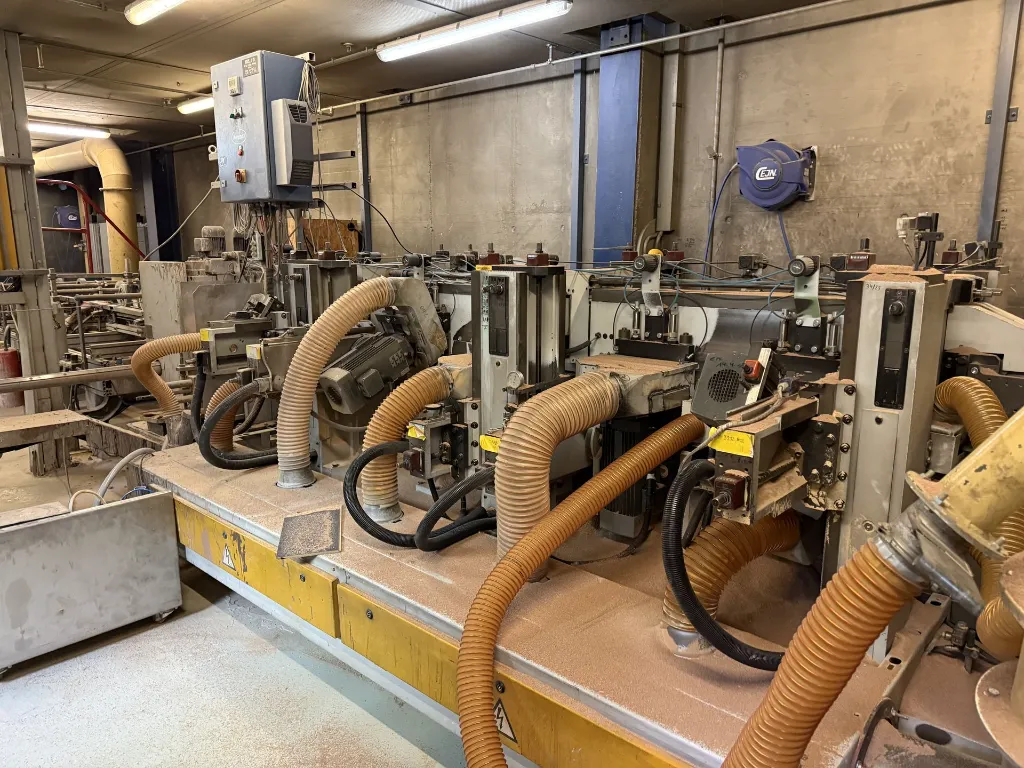

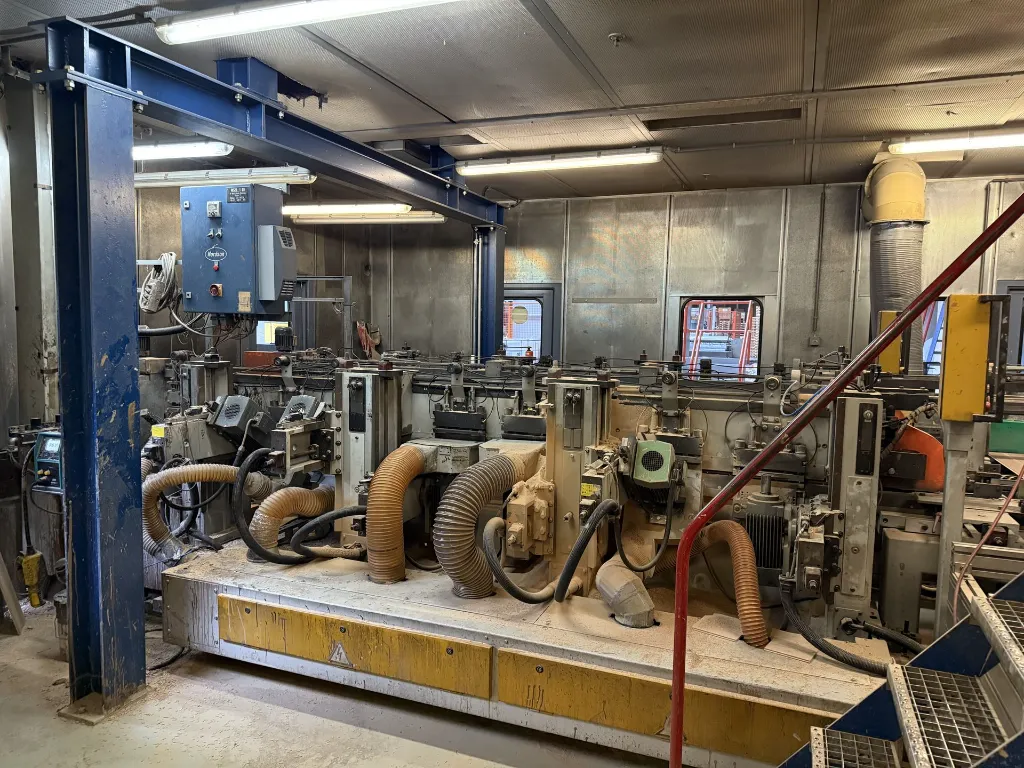

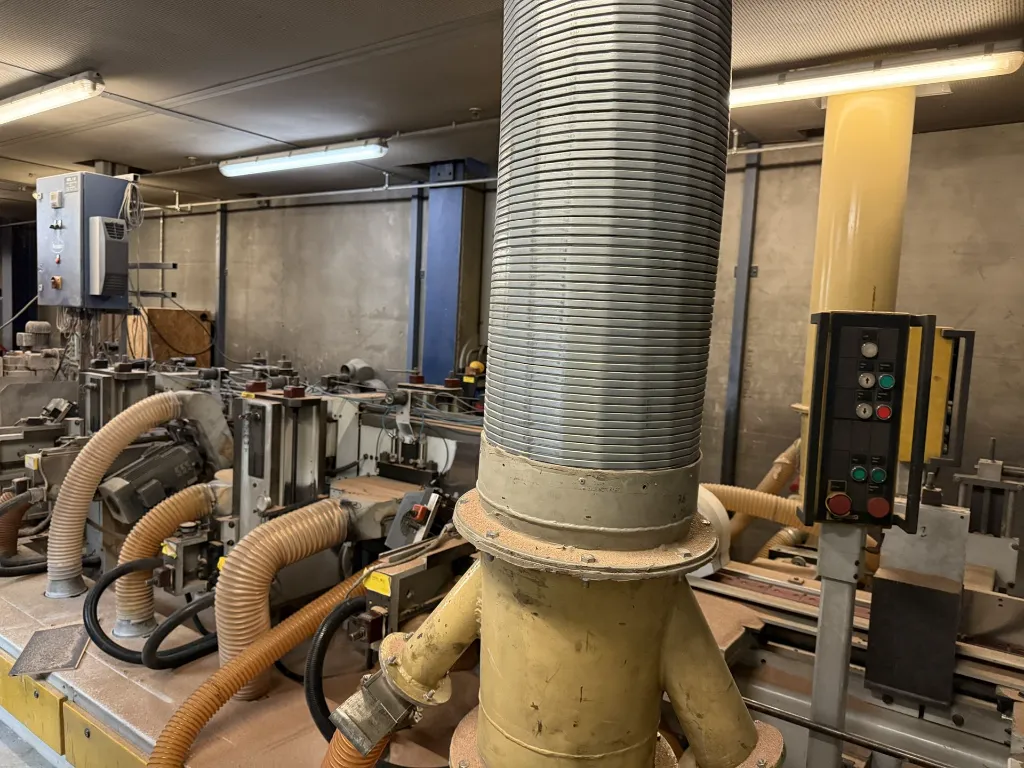

9.    HOMAG FR 20/08/10/S Längsprofilierung

Doppelseitige Formatbearbeitung

• 6 Aggregate je Seite
• 6,6 kW je Aggregat
• Werkzeug Ø bis 200 mm

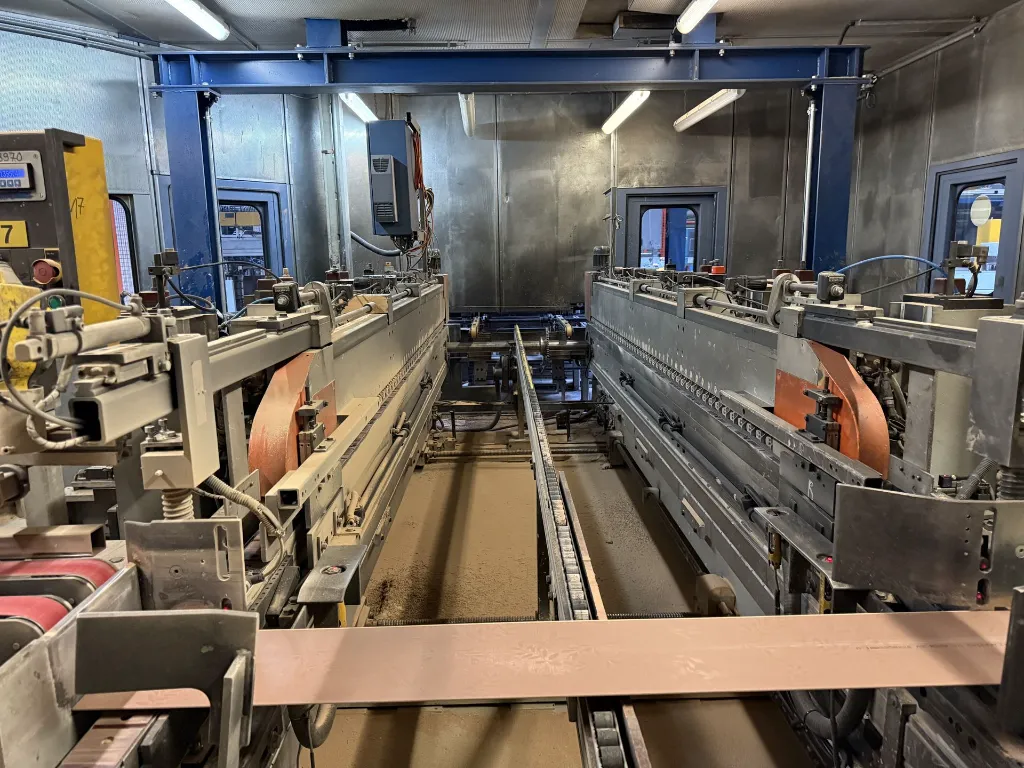

 10.  HOMAG FL 20/08/15/S Querprofilierung

Doppelseitige Stirnprofilierung

• 6 Aggregate je Seite
• identische Leistungsstruktur
• integrierte Kantenversiegelung

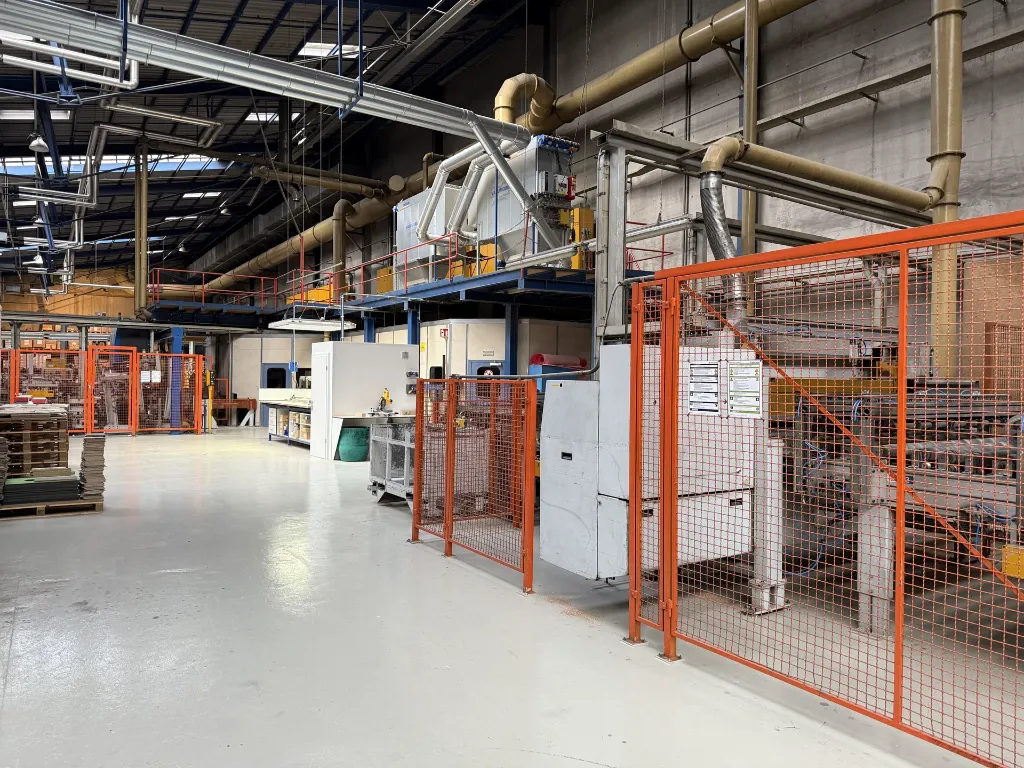

11.  Sonolit Schallschutzkabine

Einhausung beider HOMAG-Profilier – Maschinen

• ca. 12.000 × 7.000 × 3.000 mm

 Nachbearbeitung

12.  BARGSTEDT TTK44/21/14/02 Trockenwender

Werkstückwendung im Durchlauf

• bis 100 Takte/min

 13.  BARGSTEDT B017/R/19/12/2/S Bürstenaggregat

Beidseitige Feinreinigung mit Absaugung

 Paketierung

14.  BARGSTEDT TVP40/L/14/02 Paketbildestation

Automatische Paketbildung mit 1./2.-Wahl-Sortierung

• Paneele 1.200–1.400 × 195 × 5–12 mm
• Pakethöhe bis 80 mm
• Leistung 100 Teile/min

 15.  BARGSTEDT TVK40/R/14/02 Kartonierstation

Falten und Bereitstellen von Kartonagen vor Verpackung

• Leistung bis 12 Pakete/min

 16.  BARGSTEDT TVA40/07/02 Papieraufleger

Automatisches Auflegen von Schutzpapier

• bis 10 Pakete/min garantiert

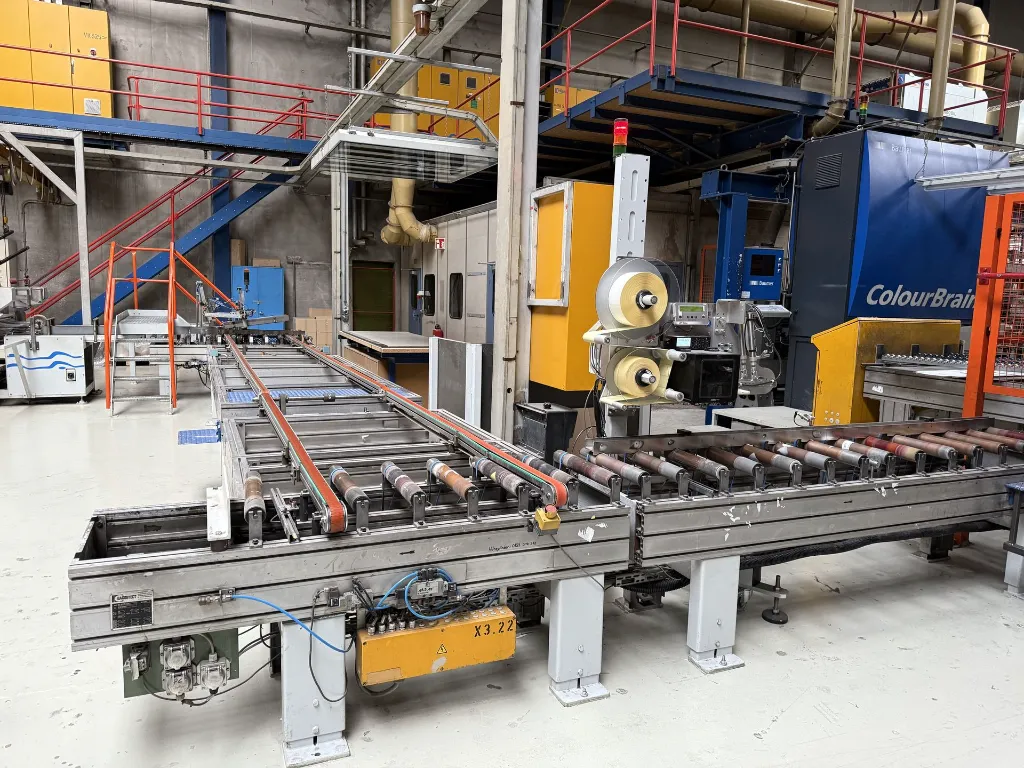

 17.  Etikettierstation

Automatische Paketkennzeichnung (Formatbereich gemäß Verpackungsdaten)

 Verpackung

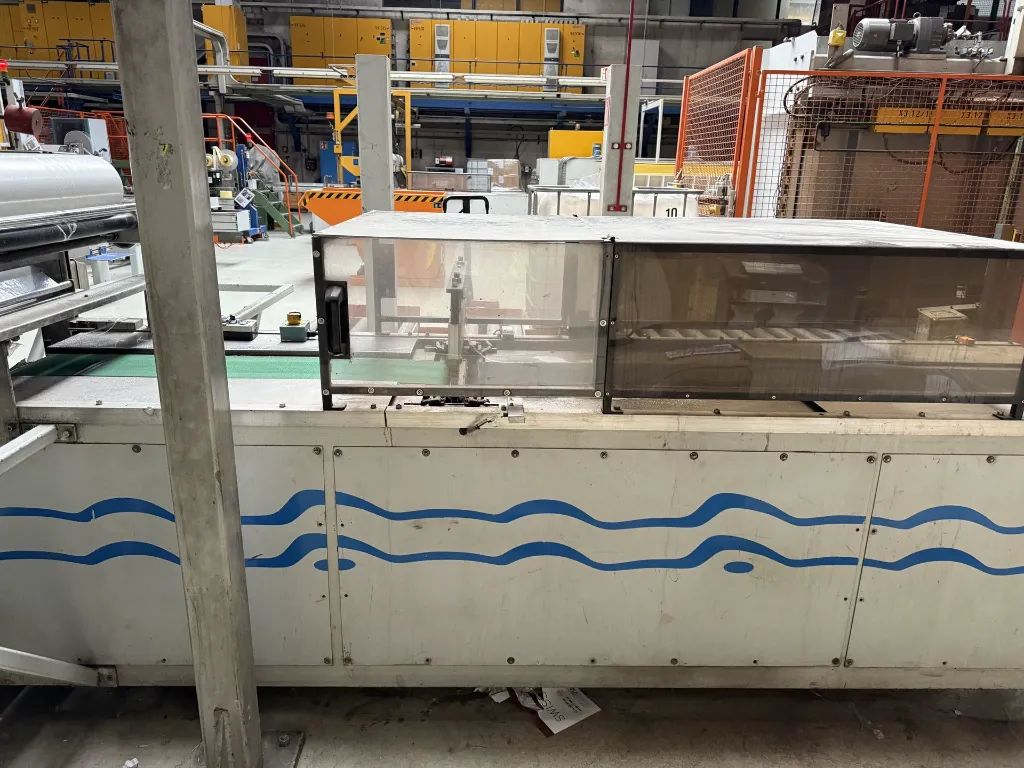

18.  LP Maskin LPFK-2PFL-400 Schrumpfanlage

Vollautomatische Folienverpackung mit Schrumpftunnel

• Anschlussleistung 36–40 kW
• Leistung bis 12 Pakete/min
• Folienbreite bis 800 mm

 19.  BARGSTEDT Bandförderer TFB20/017/04 mit Luftdusche

Kühlstrecke nach Schrumpftunnel

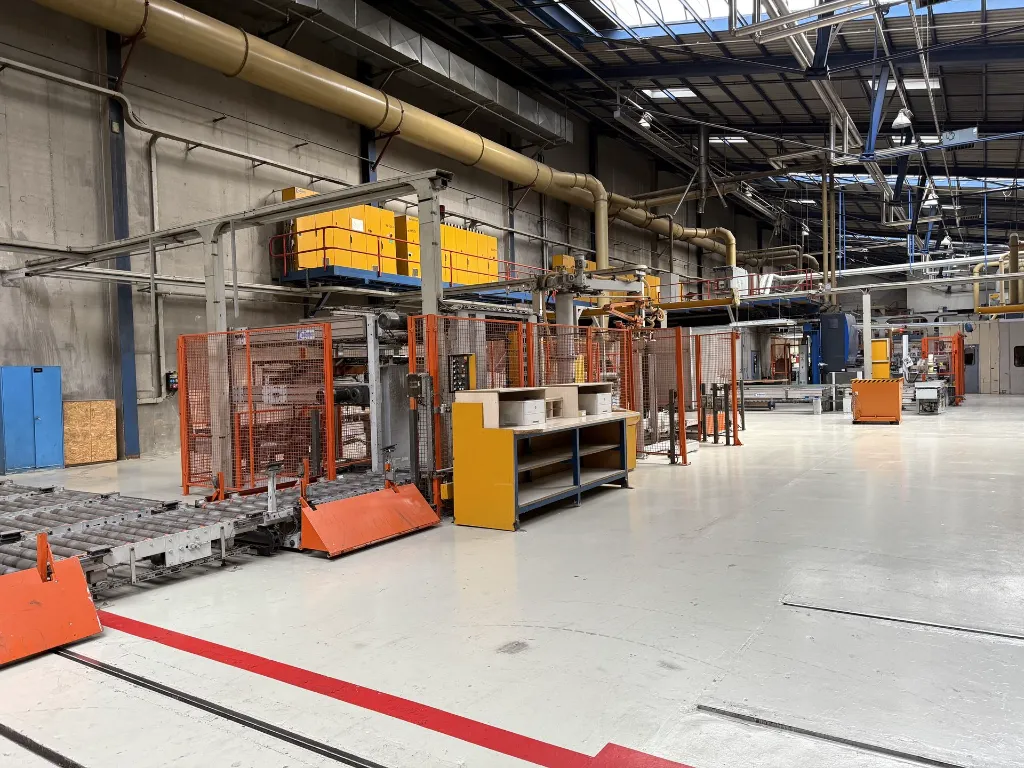

 Palettierung

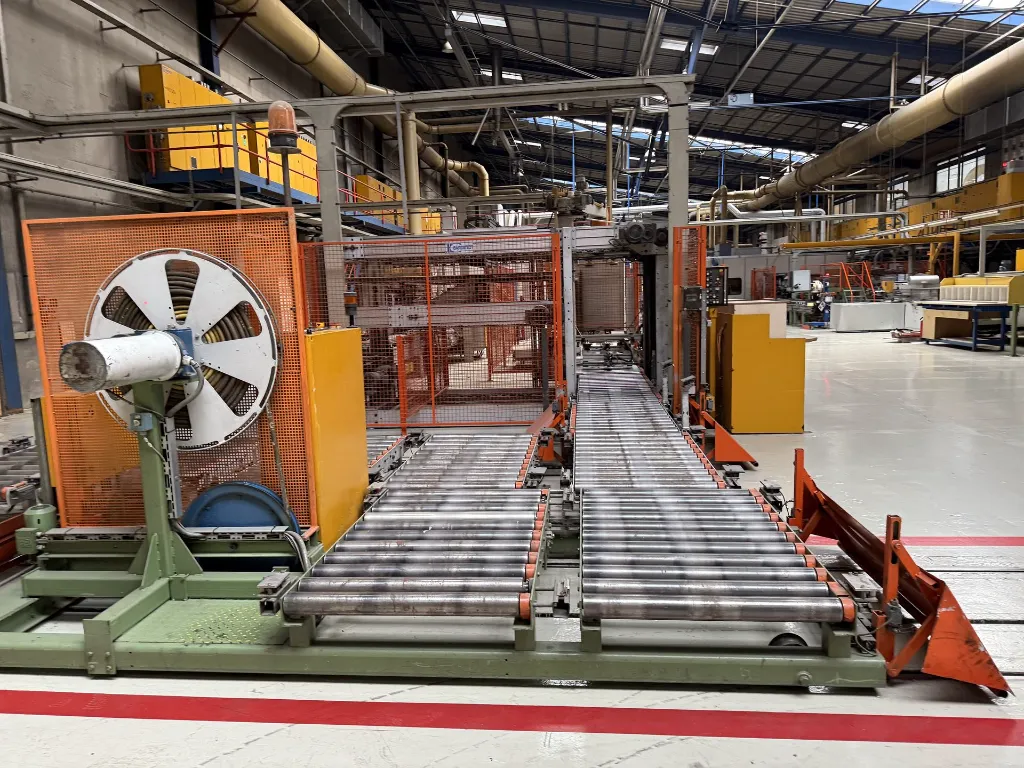

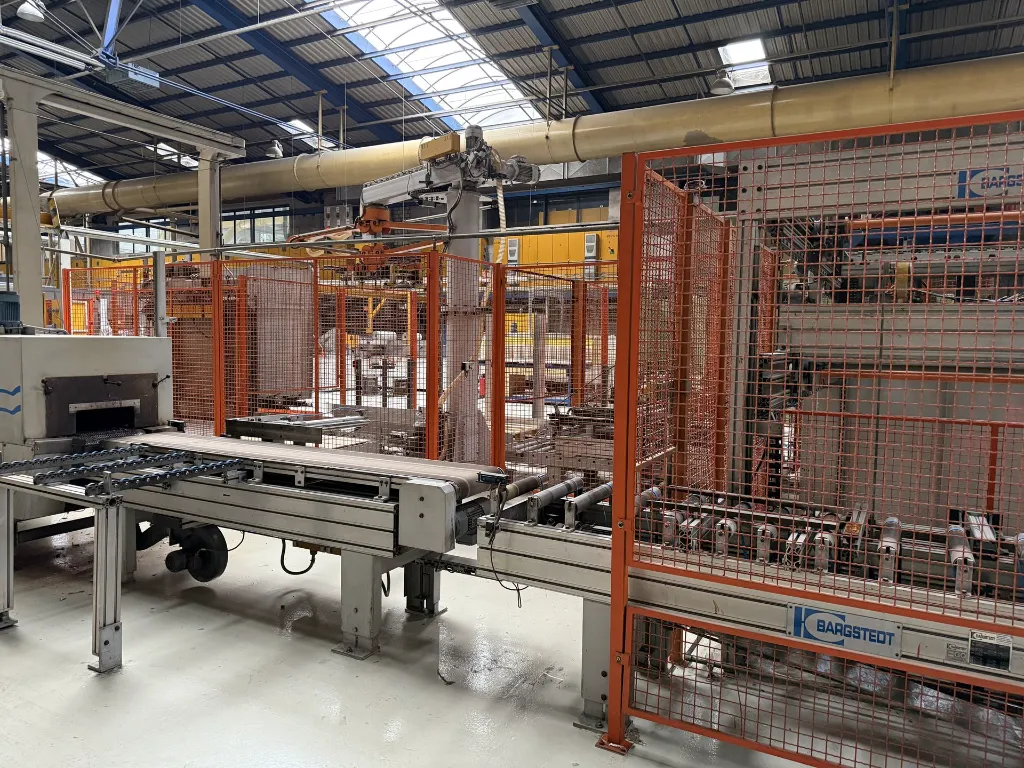

20.  BARGSTEDT TSH80/EO/14/08 Paketquerabstapelung

Automatisches Abstapeln auf Paletten

21.  BARGSTEDT TBS0/D/30/08/S Schwenkarmstapler

Lagenweiser Palettenaufbau mit Vakuumsaugern

• ·         bis 6 Takte/min
• ·          Paketgewichte bis 50 kg

22.  BARGSTEDT PP20/12/08 Palettenmagazin

Automatische Leerpalettenbereitstellung für Endpalettierung
