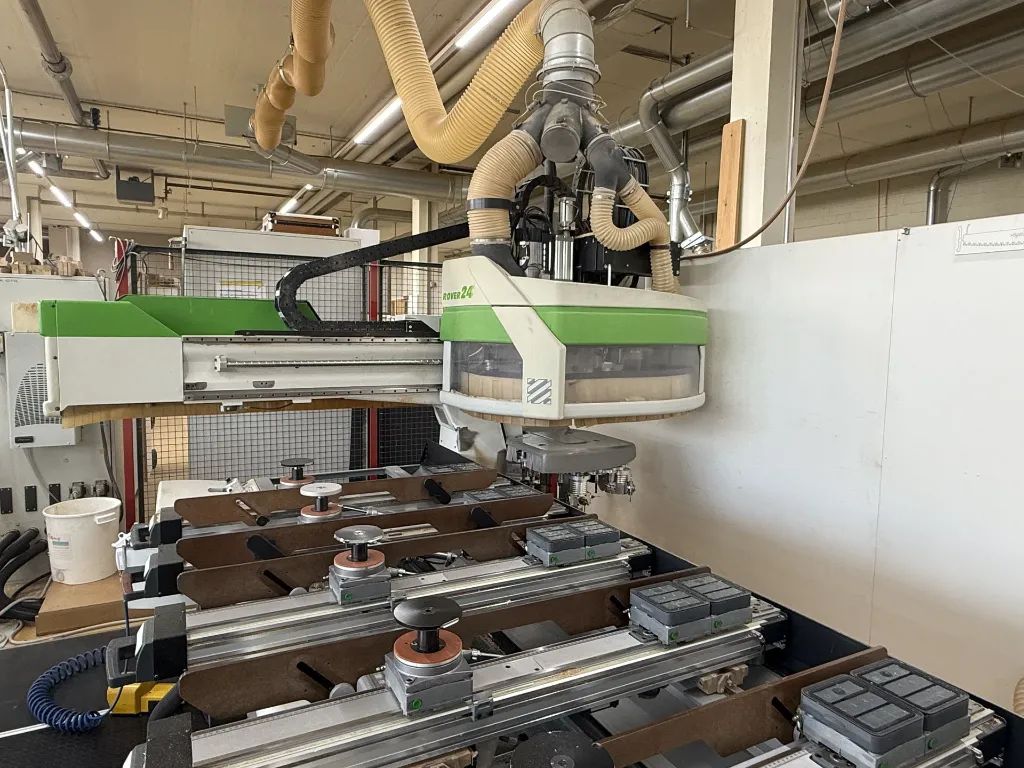

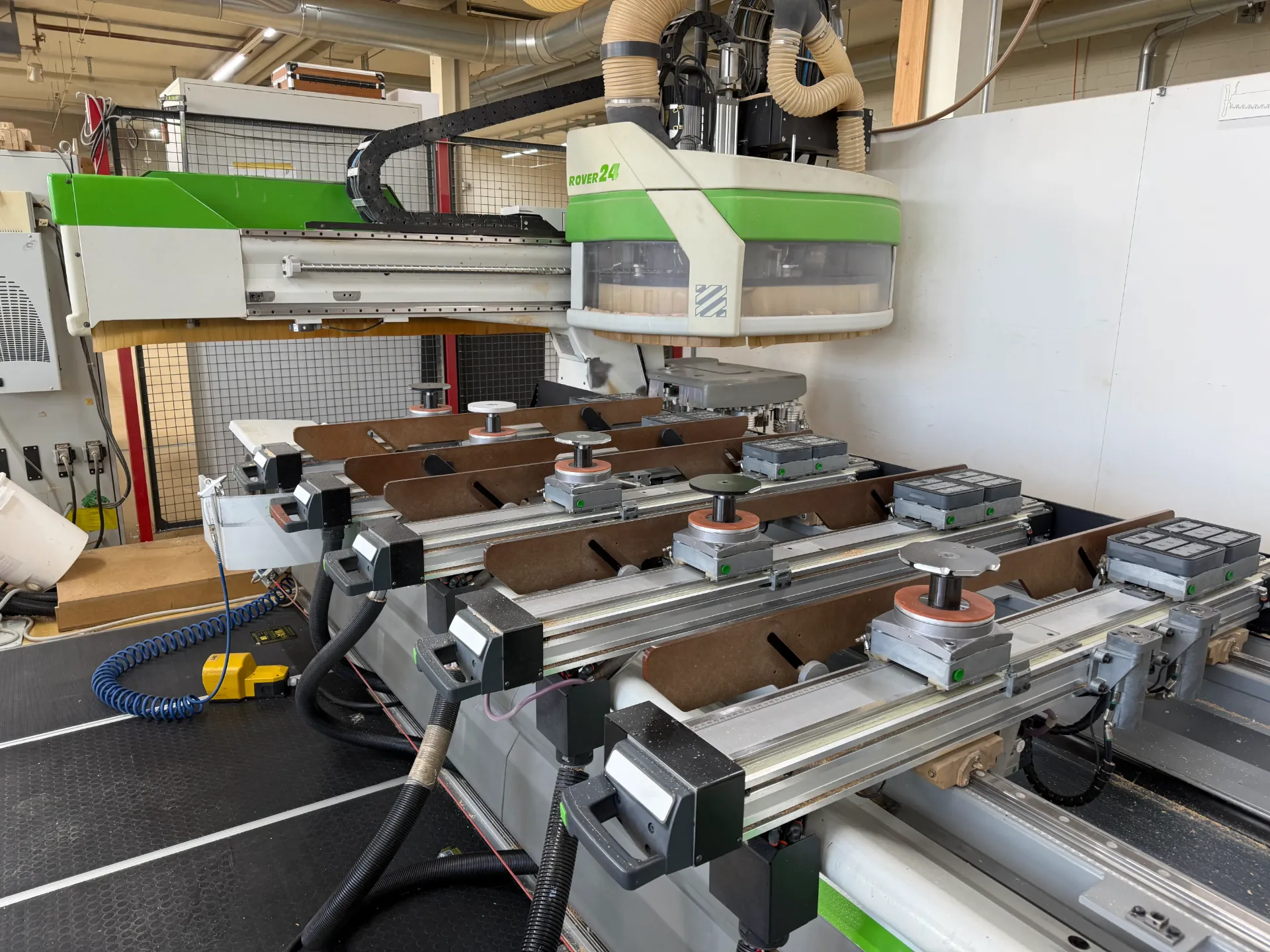

BIESSE Rover 24 XL

TECHNICAL DETAILS

Verfahrwege:

• X-Achse: 6170 mm

• Y-Achse: 1395 mm

• Z-Achse: 180 mm

Maschinenaufbau:

• Portalbauweise mit beweglicher Bearbeitungseinheit

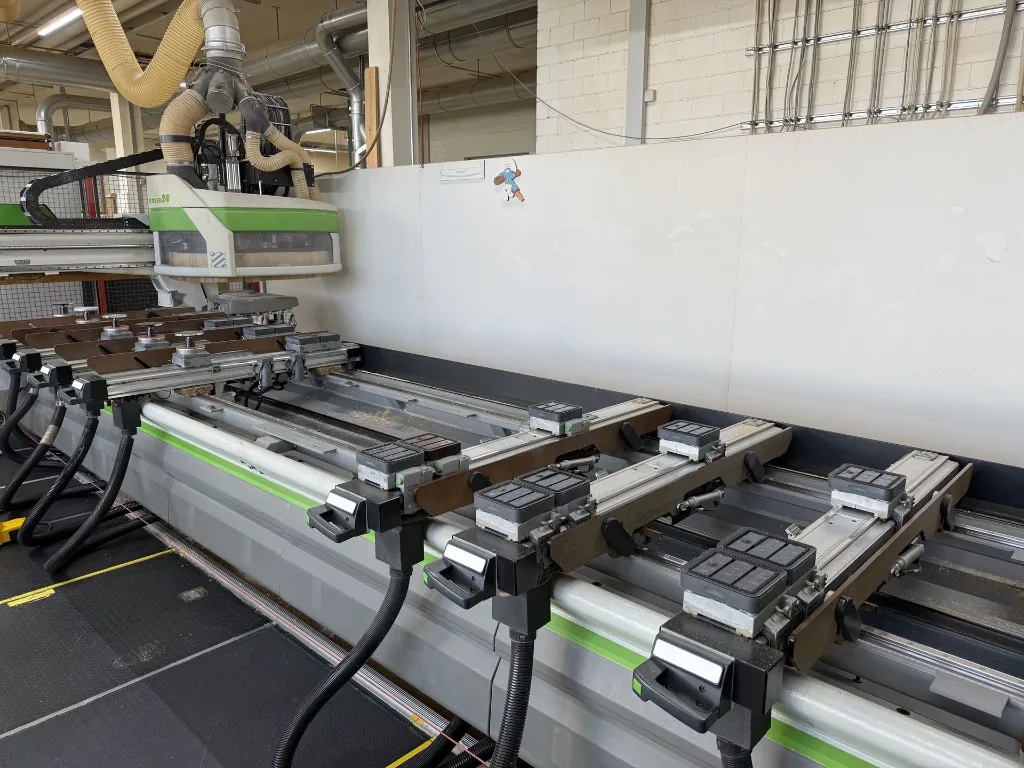

• 10 Konsolen (ATS) mit verschiebbaren Vakuumträgern

• 30 verschiebbare Auflageelemente

• Mehrzonen-Vakuumsystem (4 Arbeitsbereiche in X-Richtung)

Aufstellmasse:

• Maschinenlänge: ca. 8850 mm

• Maschinenbreite: ca. 4020 mm

• Arbeitslänge: ca. 7300 mm

Spann- und Vakuumsystem:

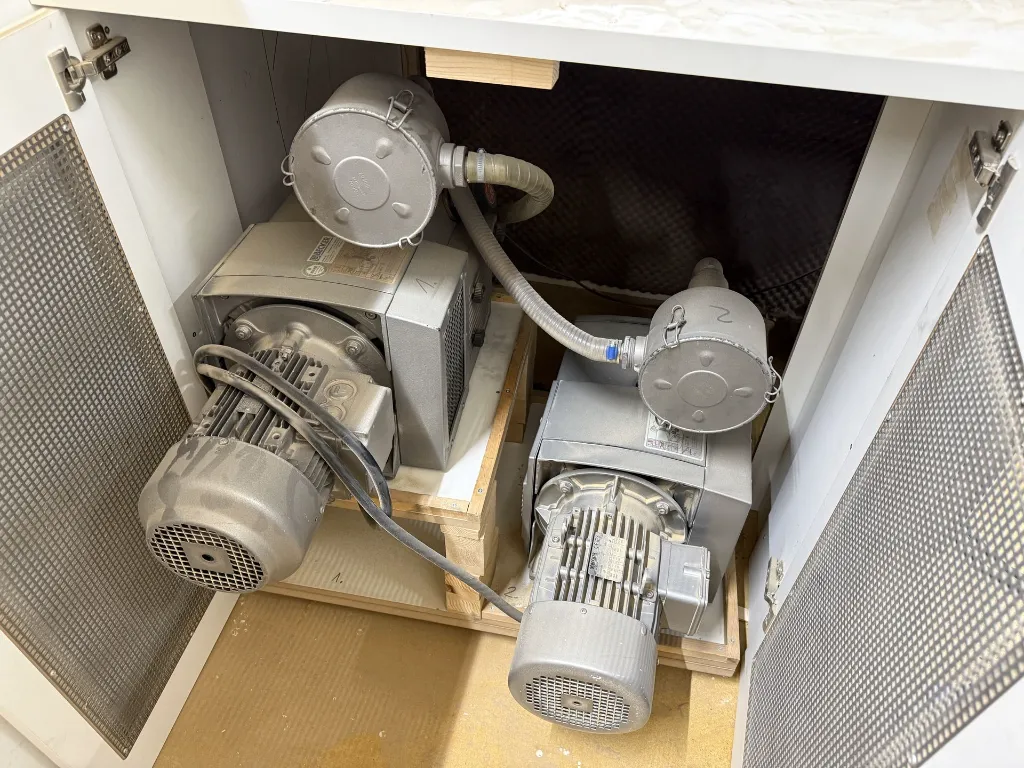

• 2 Vakuumpumpen mit je 90 m³/h Leistung

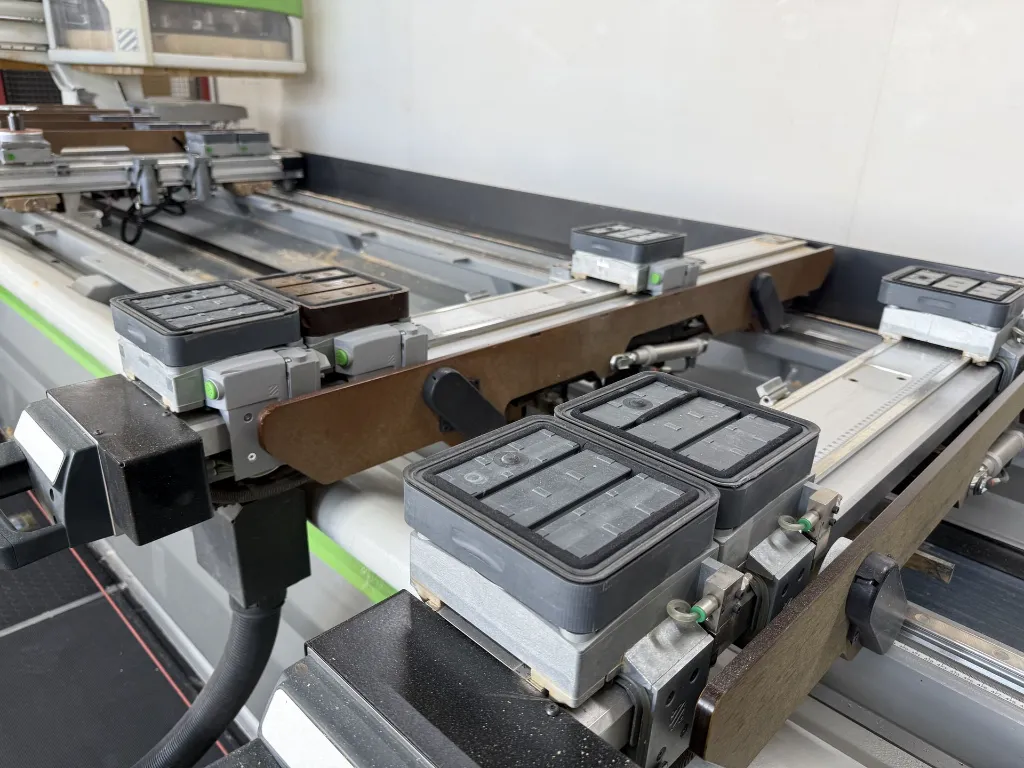

• Vakuummodule in verschiedenen Größen (rotierbar 360°)

• Pneumatische Spannsysteme:

• Frontanschläge

• Seitenanschläge (links/rechts)

• Zentrale Anschläge

• Uniclamp-Spanneinheiten für Werkstückdicken 40–98 mm

• Sensorik zur Erkennung abgesenkter Anschläge

Hauptspindel:

• Leistung: 7,5 kW an 12 KW

• Drehzahl: bis 24.000 rpm

• Werkzeugaufnahme: HSK F63

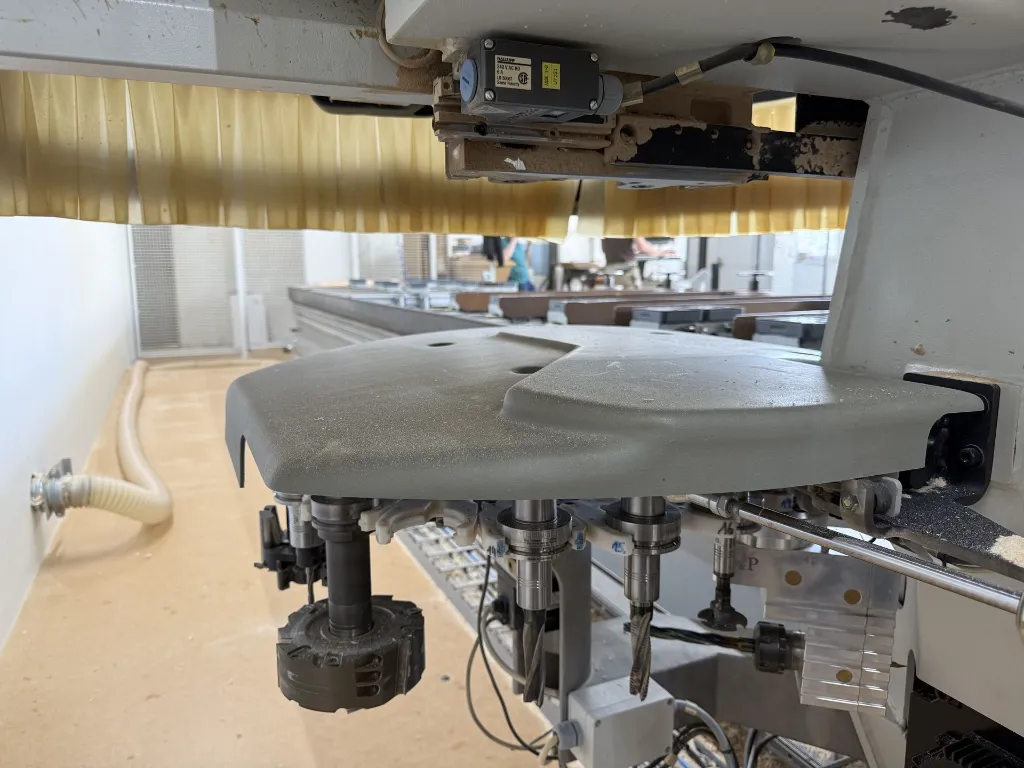

Bohrkopf:

• Vertikalspindeln:

• 10 in X-Richtung

• 10 in Y-Richtung

• Horizontalspindeln:

• 6 in X

• 2 in Y

Zusätzliche Parameter:

• Max. Bohrdurchmesser: 35 mm

• Nutzlänge: 45 mm

• Max. Ausladung: 60 mm

Revolver-Werkzeugwechsler:

• Kapazität: 18 Werkzeuge

• Aufnahme: ISO30 / HSK F63

• Max. Werkzeugdurchmesser: 200 mm

• Max. Werkzeuglänge: 160 mm

Zusatz:

• Pick-up Wechsler mit 2 Plätzen

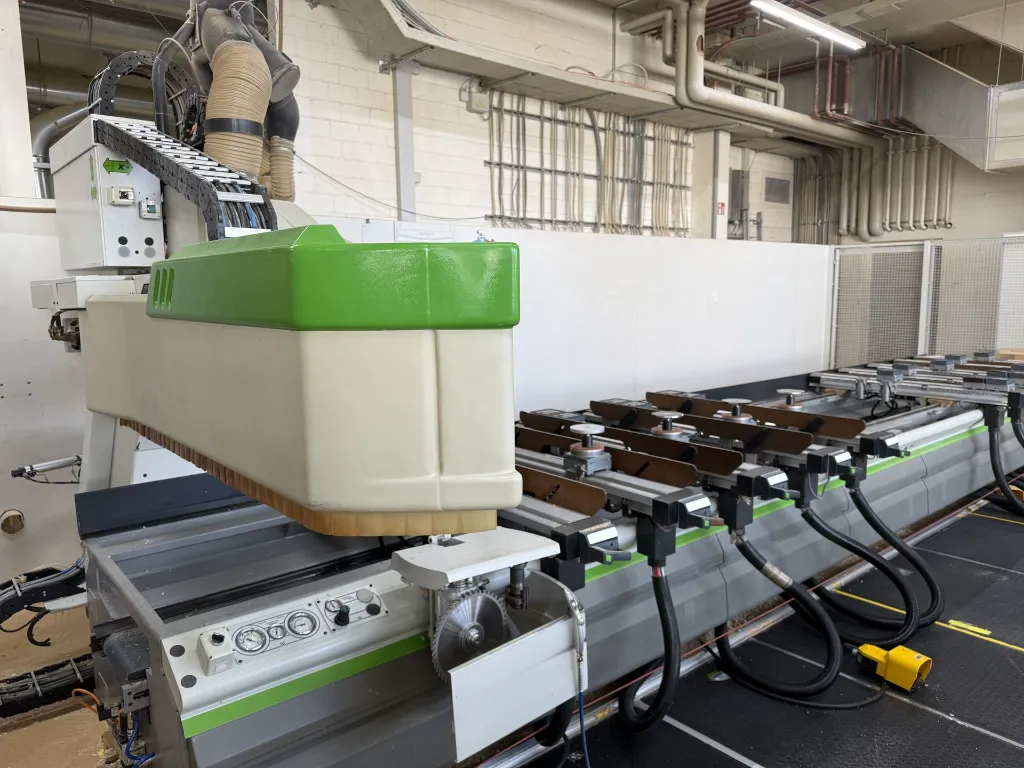

• Möglichkeit für Aggregate (z. B. Sägeaggregate bis Ø 270 mm)

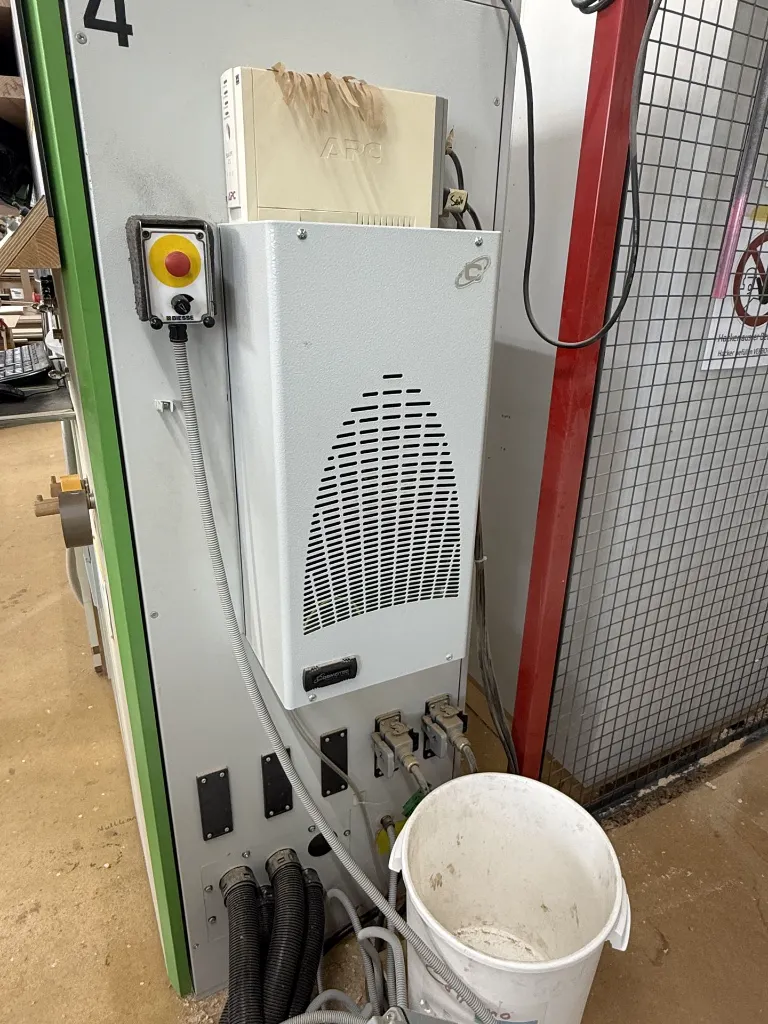

Elektrisch:

• Anschluss: 400 V / 50 Hz / 3 Phasen

• Leistung: 22 kW

Druckluft:

• Anschluss: 3/8"

• Betriebsdruck: 6 bar

• Verbrauch: ca. 400 NL/min

Absaugung:

• Anschlussdurchmesser: 250 mm

• Luftbedarf: 5300 m³/h

• Luftgeschwindigkeit: 30 m/s

• Druckverlust: 1500 Pa

Mechanische Daten

• Maschinengewicht: ca. 4750 kg

Zusatzausstattung

• Automatische Zentralschmierung

• Späneförderband

• Blaseinrichtung für Spindel

• Pneumatik-Vorbereitungssystem

• Sicherheitsausstattung gemäß Richtlinie 98/37/CE

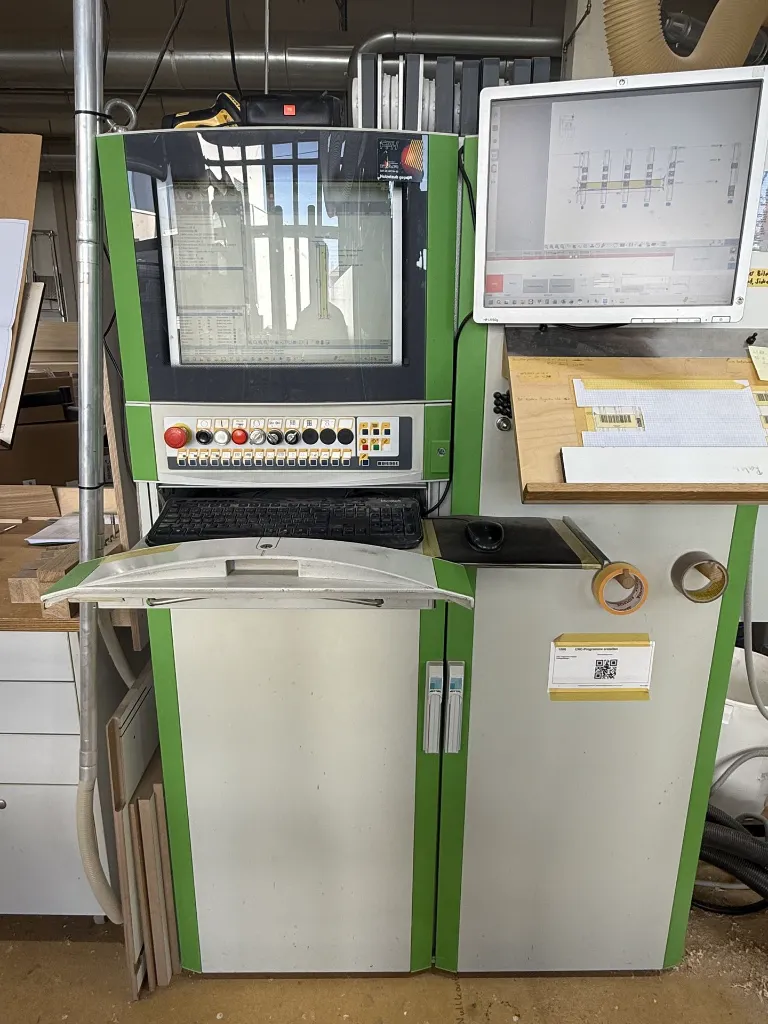

• CNC-Steuerung (Biesse-System)
